日標止回閥

產品簡介

日標止回閥產品說明產品型號：H41W/H、H44W/H公稱通徑：DN50-DN600公稱壓力：10K-20K適用介質：水、蒸汽適用溫度：-20℃-425℃

產品型號：

瀏覽次數：

產品咨詢 0510-83121633

product

產品展示

tel-phone

0510-83121633

查看全部

News Center

新聞中心

詳細介紹在線留言

日標止回閥產品說明

產品型號：H41W/H、H44W/H

公稱通徑：DN50-DN600

公稱壓力：10K-20K

適用介質：水、蒸汽

適用溫度：-20℃-425℃

連接方式：法蘭連接

閥體材質：不銹鋼

日標止回閥設計標準

設計標準	JIS B2071
法蘭標準	JIS B2220
檢查和試驗	JIS B2003
結構長度	JIS B2002

日標止回閥主要零件尺寸

零件名稱	材質
吊環螺釘	SM25C
螺栓	SM45C	304
密封墊	304+Graphite	SCS13/SCS14
螺釘	SM35C	304
閥體	SCPH2	SCS13/SCS14
搖臂	SCPH2	SCS13/SCS14
螺母	SC35C	304
螺母	SM35C	304
閥蓋	SCPH2	SCS13/SCS14
支架	SCPH2	SCS13/SCS14
圓柱銷	304	304
閥瓣	SCPH2	SCS13/SCS14
墊片	SS400	304
螺釘	SM25C	304

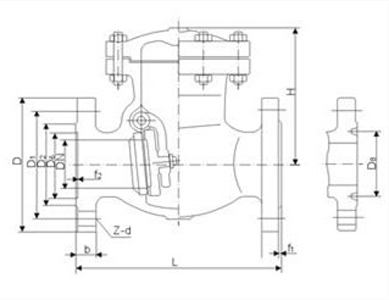

日標止回閥外形尺寸

日標止回閥(圖1)

10K日標止回閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	H
50A	50	96	120	155	2	16	4-19	203	158
65A	65	116	140	175	2	18	4-19	216	186
80A	80	126	150	185	2	18	8-19	241	205
100A	100	151	175	210	2	18	8-19	292	235
125A	125	182	210	250	2	20	8-23	330	268
150A	150	212	240	280	2	22	8-23	356	293
200A	200	262	290	330	2	22	12-23	495	359
250A	250	324	355	400	2	24	12-25	622	425
300A	300	368	400	445	3	24	16-25	698	473
350A	350	413	445	490	3	26	16-25	787	499
400A	400	475	510	560	3	28	16-27	864	555
450A	450	530	565	620	3	30	20-27	978	720
500A	500	585	620	675	3	30	20-27	978	810

20K日標止回閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	H
50A	50	96	120	155	2	22	8-19	267	183
65A	65	116	140	175	2	24	8-19	292	212
80A	80	132	160	200	2	26	8-23	318	224
100A	100	160	185	225	2	28	8-23	356	244
125A	125	195	225	270	2	30	8-25	400	275
150A	150	230	260	305	2	32	12-25	444	310
200A	200	275	305	350	2	34	12-25	533	365
250A	250	345	380	430	2	38	12-27	622	425
300A	300	395	430	480	3	40	16-27	711	545
350A	350	440	480	540	3	40	16-33	838	580
400A	400	495	540	605	3	46	16-33	864	595
450A	450	560	605	675	3	48	20-33	978	740
500A	500	615	660	730	3	50	20-33	1016	870
