Z15W-16T黃銅閘閥
產品簡介
News Center
新聞中心公稱通徑：DN15-DN300
公稱壓力：1.6MPa
適用介質：水、油、蒸汽、氣體、非腐蝕性介質
適用溫度：-20℃-120℃
閥體材質：黃銅、青銅、炮金銅
連接方式：螺紋連接
結構形式：閘板式
驅動方式：手動
制造標準：國標GB、德國DIN、美國API、ANSI
1、液體阻力小；
2、開閉所需外力較小；
3、介質的流向不受限制；
4、全開時，密封面工作介質的沖蝕比截止閥小。

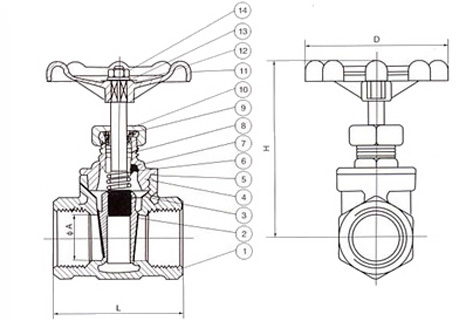

DN | SIZE | L | B | H | D |
15 | 1/2" | 45 | 14 | 72 | 53 |
20 | 3/4" | 48 | 19 | 77 | 53 |
25 | 1" | 54.5 | 23 | 86 | 59 |
32 | 1-1/4" | 60 | 29 | 100 | 72 |
40 | 1-1/2" | 63 | 36 | 113 | 72 |
50 | 2" | 69 | 47 | 120 | 78 |

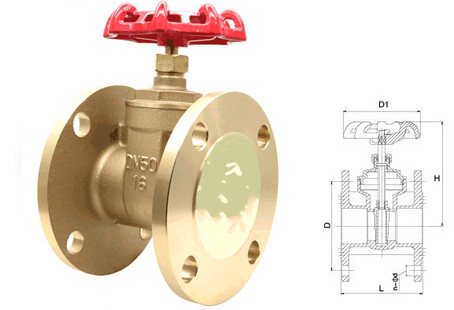

DN | SIZE | L | H | D | D1 | n-φd |
25 | 1" | 105 | 61 | 25 | 85 | 4-φ14 |
32 | 1-1/4" | 121 | 67 | 32 | 100 | 4-φ18 |
40 | 1-1/2" | 136 | 71.5 | 40 | 110 | 4-φ18 |
50 | 2" | 146 | 85.5 | 50 | 125 | 4-φ18 |
65 | 2-1/2" | 164 | 94 | 65 | 145 | 8-φ18 |
80 | 3" | 182 | 108.5 | 80 | 160 | 8-φ18 |
100 | 4" | 212 | 124.5 | 100 | 180 | 8-φ19 |
125 | 5" | 311 | 160 | 125 | 210 | 8-φ18 |
150 | 6" | 353 | 196 | 150 | 240 | 8-φ22 |

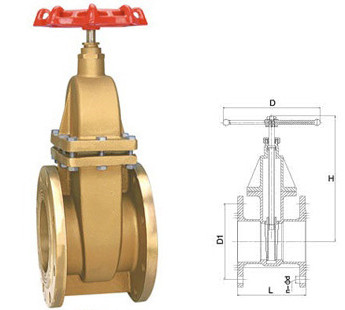

DN | SIZE | L | H | D | D1 | n-φd |
15 | 1/2" | 80 | 80.5 | 65 | 60 | 4-φ14 |
20 | 3/4" | 90 | 87.5 | 75 | 60 | 4-φ14 |
25 | 1" | 100 | 98.5 | 85 | 60 | 4-φ14 |
32 | 1-1/4" | 110 | 120 | 100 | 80 | 4-φ18 |
40 | 1-1/2" | 120 | 128 | 110 | 80 | 4-φ18 |
50 | 2" | 125 | 137 | 125 | 110 | 4-φ18 |
65 | 2-1/2" | 140 | 165 | 140 | 130 | 4-φ18 |
80 | 3" | 160 | 198 | 160 | 178 | 8-φ18 |
100 | 4" | 180 | 241 | 180 | 200 | 8-φ18 |
