渦輪防結露蝶閥

產品簡介

渦輪防結露蝶閥產品說明產品型號：D371X/F公稱通徑：DN40-DN300公稱壓力：1.0MPa用介質：水適用溫度：0℃-120℃閥體材質：鋁合金操

產品型號：

瀏覽次數：

產品咨詢 0510-83121633

product

產品展示

tel-phone

0510-83121633

查看全部

News Center

新聞中心

詳細介紹在線留言

渦輪防結露蝶閥產品說明

產品型號：D371X/F

公稱通徑：DN40-DN300

公稱壓力：1.0MPa

用介質：水

適用溫度：0℃-120℃

閥體材質：鋁合金

操作方式：蝸輪

防結露蝶閥特有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，加之不銹鋼的蝶板和內件，從而延長閥門的使用壽命，具有很強的防銹和耐腐蝕功能。

渦輪防結露蝶閥特點

1、超輕鋁合金閥體，扭矩小，使用安裝方便，杜絕銹蝕。
2、優異持久的密封性能。
3、扭矩減小實現了驅動裝置的輕量化和小型化。
4、獨有的閥桿密封環防止流體泄漏。
5、不同材質的閥座，適應不同的工況，具有良好的防腐和密封性能。

渦輪防結露蝶閥設計標準

結構長度	JIS GB API
頂部法蘭標準	標準ISO 5211
適用法蘭規格	JIS ANSI GB

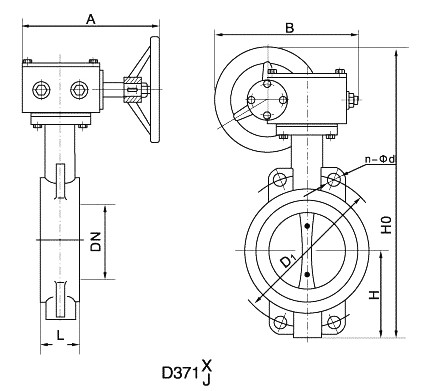

渦輪防結露蝶閥外形尺寸

渦輪防結露蝶閥(圖1)

DN	d	L	H1	H2	H3	L1	L2	L3	S	D1
40	42	33	70	145	168	35	35	56	132	100
50	52	43	82	145	168	35	35	56	132	100
65	67	46	90	157	180	35	35	56	132	100
80	80	46	99	165	188	35	35	56	132	100
100	102	52	112	183	206	41	39	68	132	100
125	126	56	132	196	220	58	48	89	149	140
150	150	56	146	214	238	58	48	89	149	140
200	199	60	188	241	272	58	48	89	149	140
250	248	68	220	320	367	67	61	97	200	200
300	297	78	255	355	402	67	63	97	200	200
