氣動球閥

Q641F氣動法蘭球閥

產品簡介

Q641F氣動法蘭球閥 產品說明產品信號：Q641F公稱通徑：DN15-DN500公稱壓力：1.6MPa-4.0MPa適用溫度：-20℃-180℃適用介質：水、

產品型號：Q641F
瀏覽次數：
詳細介紹在線留言

  • Q641F氣動法蘭球閥 產品說明

產品信號：Q641F

公稱通徑：DN15-DN500

公稱壓力：1.6MPa-4.0MPa

適用溫度：-20℃-180℃

適用介質：水、油、氣等

閥體材質：碳鋼、鑄鋼、不銹鋼


  • Q641F氣動法蘭球閥 設計標準

設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

AP16D

AP1598


  • Q641F氣動法蘭球閥 主要零件材質

零件名稱

材質

C

P

R

閥體

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12M02Ti

螺母

35

1Cr18Ni9Ti

1Cr18Ni9Ti

墊片

PTFE

PTFE

PTFE

螺柱

35

1Cr18Ni9Ti

1Cr18Ni9Ti

閥體

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

閥座

PTFE

PTFE

PTFE

球體

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

閥桿

1Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

墊片

PTFE

PTFE

PTFE

填料

PTFE

PTFE

PTFE

襯套

PTFE

PTFE

PTFE

壓蓋

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

螺栓

35

1Cr18Ni9Ti

1Cr18Ni9Ti

螺栓

35

1Cr18Ni9Ti

1Cr18Ni9Ti

連接支架

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

螺栓

35

1Cr18Ni9Ti

1Cr18Ni9Ti

連接套

35

1Cr18Ni9Ti

1Cr18Ni9Ti

氣動裝置

單作用氣動執行器，雙作用氣動執行器

位置指示器

塑料

塑料

塑料


  • Q641F氣動法蘭球閥 性能參數

公稱通徑DN(mm)

DN15-300

公稱壓力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

試驗壓力

強度試驗

1.5

2.4

3.75

6.0

9.60

密封試驗

1.1

1.76

2.75

4.4

7.04

低壓氣密試驗

0.5～0.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)


  • Q641F氣動法蘭球閥 氣動執行機構參數

執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30～+70℃

作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

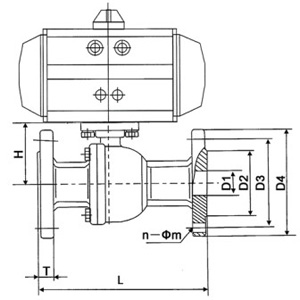

  • Q641F氣動法蘭球閥 外形尺寸

                                                                                        Q641F氣動法蘭球閥(圖1)

1.6mpa氣動法蘭球閥 外形尺寸

公稱通徑 DN

外形尺寸

連接法蘭尺寸

L

L1

12

H

D

D1

D2

C

f

n-φd

15

130

140/178

62/75

185/191

95

65

46

14

2

4-φ14

20

130

140/178

62/75

191/197

105

75

56

16

2

4-φ14

25

140

140/214

62/91

193/227

115

85

65

16

2

4-φ14

32

165

164/214

75/91

212/240

140

100

76

18

3

4-φ18

40

165

164/246

75/101

217/255

150

110

84

18

3

4-φ18

50

203

190/295

91/112

260/286

165

125

99

20

3

4-φ18

65

222

210/295

101/112

293/309

185

145

118

20

3

4-φ18

80

241

247/395

112/139

323/349

200

160

132

20

3

8-φ18

100

305

276/478

127/176

382/438

220

180

156

22

3

8-φ18

125

356

348/562

159/206

468/534

250

210

184

22

3

8-φ18

150

394

378/724

176/228

510/582

285

240

211

24

3

8-φ22

200

457

524/928

228/275

655/702

340

295

266

24

3

12-φ22


  • 2.5Mpa氣動法蘭球閥 外形尺寸

公稱通徑DN

外形尺寸

連接法蘭寸

L

L1

L2

H

D

D1

D2

C

f

n-φd

15

140

1401/178

62/75

185/191

95

65

46

14

2

4-φ14

20

152

1401/178

62/75

191/197

105

75

56

16

2

4-φ14

25

165

164/214

75/91

199/227

115

85

65

16

3

4-φ14

32

178

164/246

751/101

212/250

140

100

76

18

3

4-φ18

40

190

190/246

911/101

245/255

150

110

84

18

3

4-φ18

50

216

210/295

1011/112

270/286

165

125

99

20

3

4-φ18

65

241

247/340

1121/112

309/330

185

145

118

22

3

8-φ18

80

283

276/395

127/139

344/349

200

160

132

24

3

8-φ18

100

305

348/478

1591/176

421/438

235

190

156

24

3

8-φ22

125

381

378/562

176/206

485/534

270

220

184

26

3

8-φ26

150

403

432/724

206/228

559/582

300

250

211

28

3

8-φ26

200

502

524/928

228/275

655/702

360

310

274

30

3

12-φ26
